انواع برج های خنک کننده مدار بسته

انواع برج خنک کننده مدار بسته بر اساس طراحی و عملکردشان طبقه بندی می‌شوند. انواع اصلی این برج‌ها عبارتند از:

  برج‌های القایی (Induced): با مکش هوا توسط فنِ واقع در بالای برج، توزیع هوا کارآمدتر شده و صدای کمتری تولید می‌شود. برای تاسیساتی با نیاز به راندمان بالا و حداقل نویز مناسب است.
  برج‌های مکش اجباری (Forced): با فشار دادن هوا توسط فن‌های موجود در کنار یا پایه برج کار می‌کنند، طراحی فشرده و نگهداری آسان‌تری دارند. دارای راندمان کمتری بوده و برای فضاهای محدود مناسب هستند.

  برج‌های خنک کن ضد جریان (Counter flow): هوا تازه از قسمت لوور های پایین برج بصورت عمودی به سمت بالا جریان داشته و آب توسط افشانک های مخصوص از بالای برج به سمت پایین جریان دارد. این تیپ کولینگ تاور ها راندمان حرارتی بالا و نگهداری پیچیده‌تری دارند. برای خنک‌سازی با راندمان بالا در فضاهای کوچک استفاده می‌شوند.

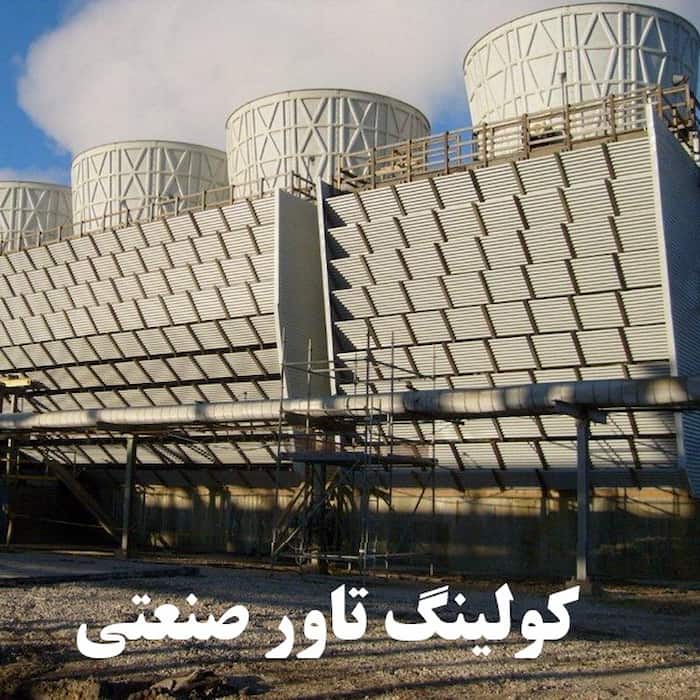

  برج‌های جریان متقاطع (Crossflow): هوای آزاد از دیواره های دو طرف برج بصورت افقی وارد می شود و آب داغ از قسمت نازل های بالا به شکل عمودی  به سمت پایین حرکت می‌کند. نگهداری آسان‌تر و افت فشار کمتری داشته، اما به فضای بیشتری نیاز دارند. برج خنک کننده مدار بسته کراس فلو برای کاربردهایی که تعمیر و نگهداری مهم است، ترجیح داده می‌شوند. این نوع از تجهیزات بنام برج خنک کننده ابارا معروف هستند.
 برج‌های هیبریدی (Hybrid): فرآیندهای خنک کننده مرطوب و خشک را ترکیب می‌کنند. ترکیبی از خنک‌سازی خشک و مرطوب، با صرفه‌جویی در انرژی و آب را فراهم می‌سازند. برای مناطق با تغییرات دمایی یا نیازمند به مدیریت منابع آبی مناسب هستند. کولینگ تاور های هیبریدی در سال های اخیر بسیار مورد توجه قرار گرفته اند و در اکثر پروژها مورد استفاده قرار میگیرد.

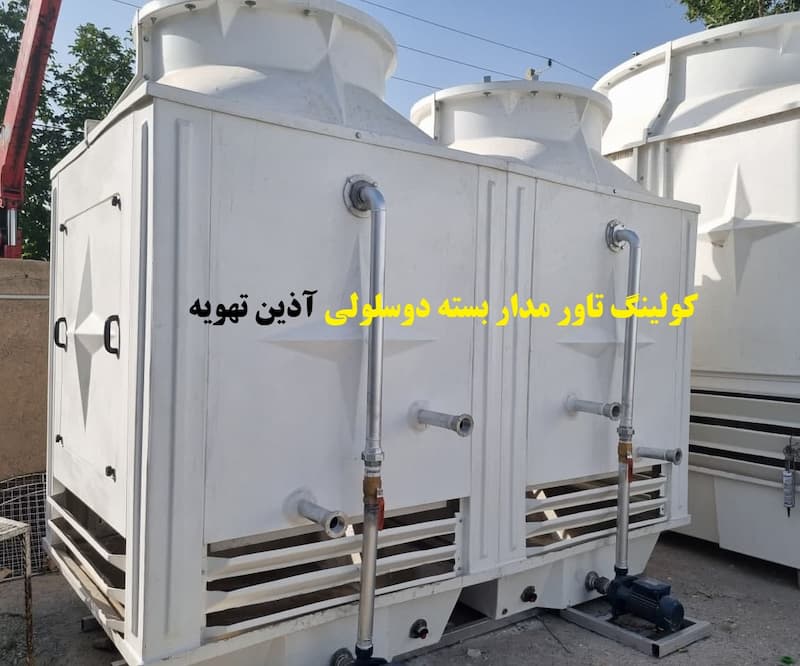

عملکرد برج خنک کن مدار بسته

در یک برج خنک کننده مدار بسته، سیال گرم شده از طریق یک کویل مسی یا مبدل حرارتی جریان می‌یابد. هوا روی کویل دمیده می‌شود و در عین حال آب روی سطح خارجی کویل اسپری می‌گردد تا انتقال حرارت را افزایش دهد. در طی این عملیات، آب تبخیر شده و گرما از روی سیم‌پیچ (کویل) برداشته می‌شود، در نتیجه سیال داخلی را خنک می‌کند. سپس سیال خنک شده در فرایند به سیستم بازگردانده می‌شود. برج‌های خنک کننده مدار بسته برای کاربردهایی که نیاز به سیالات فرایند تمیز و تعمیر و نگهداری کمتر دارند، ایده‌آل هستند. با ارزیابی دقیق طراحی و اجزاء برج، می‌توانید یک برج خنک کننده مدار بسته را انتخاب کنید که نیازهای فنی شما را برآورده کرده، هزینه های عملیاتی را کاهش داده و عملکرد قابل اعتمادی را در طول زمان ارائه دهد.

مزایا و معایب کولینگ تاور مدار بسته

مزایای برج خنک کننده مدار بسته عبارتند از:

• سیال فرآیند در تماس با هوا و آلودگی‌ها قرار نمی‌گیرد و باعث کاهش آلودگی می‌شود.
• ترکیب روش‌های تبخیری و خشک، کارایی انتقال حرارت را افزایش می‌دهد.
• به دلیل کاهش تبخیر سیال فرآیند، میزان آب موجود حفظ شده و مصرف آب برج را کم می‌کند.
• کاهش پوسته پوسته شدن و رسوب گیری کمتر، نیاز به تمیز کردن مکرر و تعمیر و نگهداری را کاهش می‌دهد.
• از کیفیت سیال ثابت فرایند محافظت کرده و عمر تجهیزات را افزایش می‌دهد.
• طراحی فشرده آن مناسب برای نصب در فضاهای محدود است.
• مصرف مواد شیمیایی و ازدست‌رفتن آب کاهش می‌یابد.
• انعطاف‌پذیر بوده و با شرایط عملیاتی و تغییرات فصلی سازگار است.

معایب برج خنک کننده مدار بسته عبارتند از:

• به‌خاطر مبدل حرارتی و طراحی پیچیده، هزینه اولیه زیاد است.
• فن‌ها و پمپ‌ها انرژی بیشتری مصرف می‌کنند.
• به‌د‌لیل جمع شدن رسوبات و زباله‌ها در سیم‌پیچ خارجی، نیاز به تمیزکاری و نگهداری دارد.
• ظرفیت محدود داشته و برای بارهای حرارتی بالا ممکن است ناکارآمد باشد.
• حلقه خارجی کویل حراتی برج نیاز به مراقبت و تصفیه آب دارد.
• راندمان آن در هوای گرم و مرطوب کاهش می‌یابد.
• طراحی فشرده، دسترسی به اجزای داخلی را برای تعمیرات یا بازرسی محدود و نگهداری را دشوار می‌کند.
• فن‌ها و پمپ‌ها می‌توانند نویز زیادی تولید کنند.

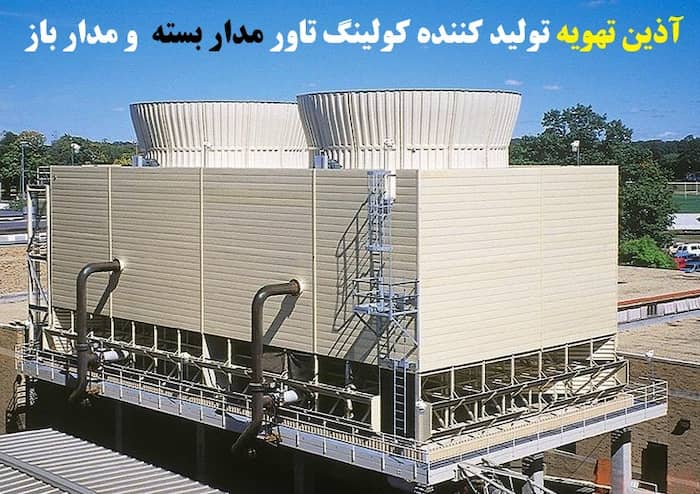

تفاوت برج خنک کننده مدار باز و مدار بسته

اجزا برج خنک کننده مدار بسته

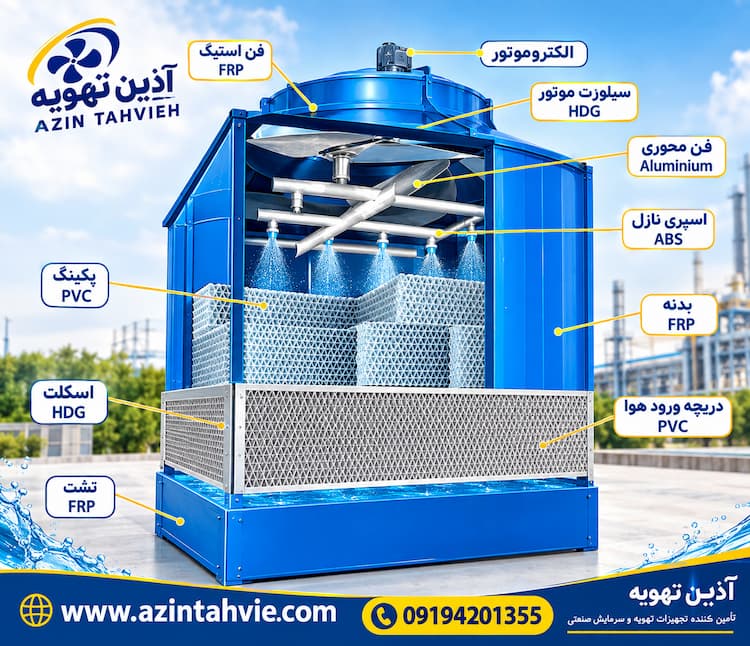

در ادامه اجزای اصلی برج‌ خنک‌کننده مدار بسته آورده شده است:

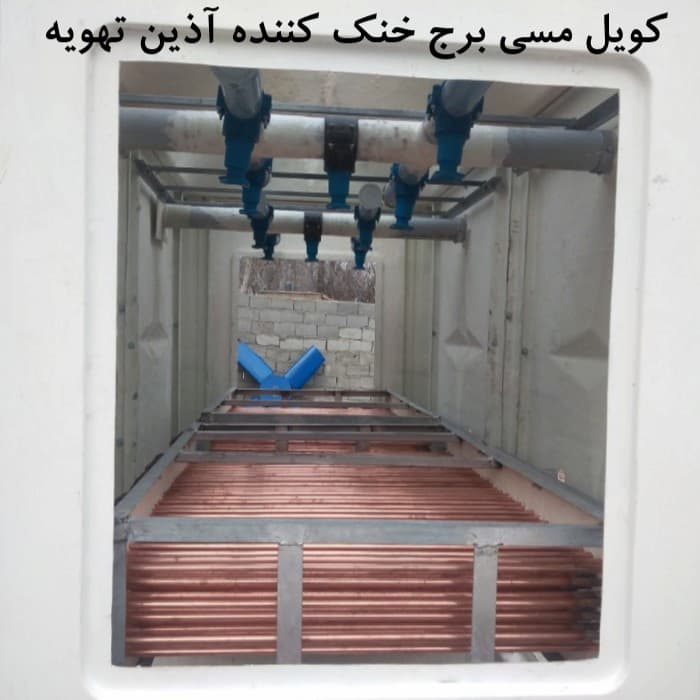

• کویل تبادل حرارتی: حاوی مایع فرایند که با جداسازی سیال فرایند از محیط، از آلودگی جلوگیری کرده و گرما را از سیال فرایند به کویل منتقل می‌سازد. کویل های برج خنک کننده مدار بسته از لوله های مسی یا گالوانیزه ساخته می شوند. کویل های مسی به دلیل راندمان بهتر در اکثر برج های تولیدی آذین تهویه استفاده می شود. کویل های حرارتی بصورت 6 تا 10 ردیفه طراحی و تولید می شوند.
• سیستم پاشش آب: شامل پمپ اسپری آب از حوضچه به سمت نازل‌های اسپری و پخش آب روی کویل تبادل حرارتی است.افشانک های حلزونی، مربع پاش و چپقی در کولینگ تاور های آذین تهویه استفاده می شود.
• سیستم جریان هوا: شامل فن‌ها جهت هدایت گرما به خارج از محفظه برج و موتور فن برای حرکت دادن تیغه های فن و دریچه‌های ورودی هوا برای هدایت هوا تازه به داخل برج خنک کننده و کاهش ورود زباله و الودگی می‌باشد. فن برج خنک کننده مدار بسته بصورت اکسیال یا سانتریفیوژ طراحی می شود که متریال ساخت این فن ها با توجه به نوع آن از آلومینیم، فایبر گلاس و پلی آمید است.
• حذف کننده‌های دریفت( قطره گیر کولینگ تاور): از خروج قطرات آب با هوای خروجی، کاهش تلفات آب و اثرات زیست محیطی جلوگیری می‌نماید. یکی از راه حل های مناسب برای کاهش پرت آب در دهانه خروجی برج استفاده از قطره گیرهای مناسب می باشد. قطره گیر یا چکه گیر کولینگ تاور در دو مدل تیغه ای و لانه زنبوری تولید می شود.
• حوضچه: آب خنک شده از سیستم اسپری برای گردش مجدد را جمع‌آوری می‌کند.
• سیستم توزیع آب: شامل پمپ شاور و لوله کشی از تشتک تا نازلها می باشد که جریان یکنواخت آب به نازل‌های اسپری را ایجاد می‌نماید.

• بدنه و قاب: برای محصور و پشتیبانی کردن اجزای برج خنک کننده است که اغلب از مواد مقاوم در برابر خوردگی مانند فولاد گالوانیزه، فولاد ضد زنگ یا فایبرگلاس ساخته می‌شود. در حال حاضر در شرکت آذین تهویه برای ساخت بدنه، تشتک، فن استک و پنل های کولینگ تاور از فایبر گلاس ( ترکیبی از الیاف سوزنی و حصیری و رزین) استفاده می شود.
• سیستم کنترل: شامل ترموستات‌ها، کنترل‌های فن و سایر تجهیزات برای نظارت و بهینه‌سازی عملکرد می‌باشد.
• پانل‌های دسترسی: امکان بازرسی، تمیز کردن و نگهداری قطعات داخلی را فراهم می‌کند.

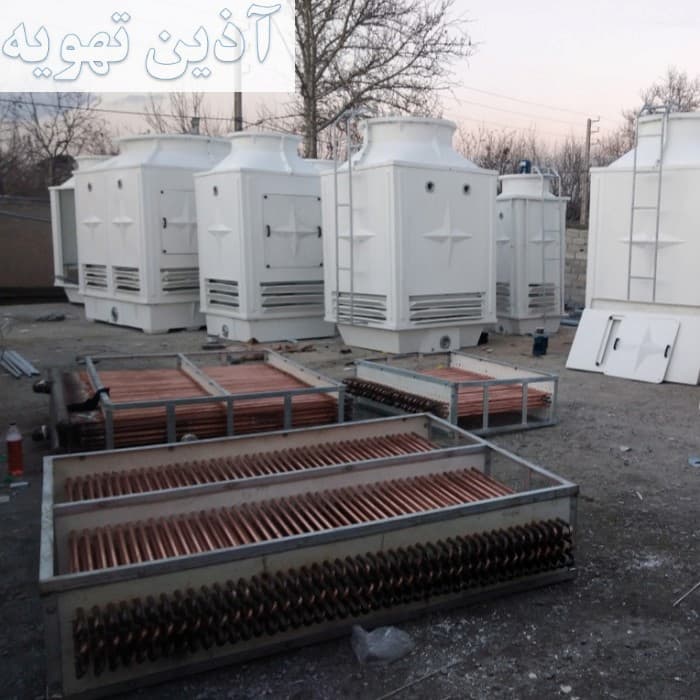

انواع کویل برج خنک کننده مدار بسته

کویل‌های برج خنک کننده مدار بسته برای تسهیل تبادل گرما و محافظت از سیال فرآیند از آلودگی، طراحی شده‌اند. در ادامه مشخصات انواع کویل حرارتی بر اساس جنس، پیکربندی و ساختار آورده شده‌است:

• بر اساس مواد:

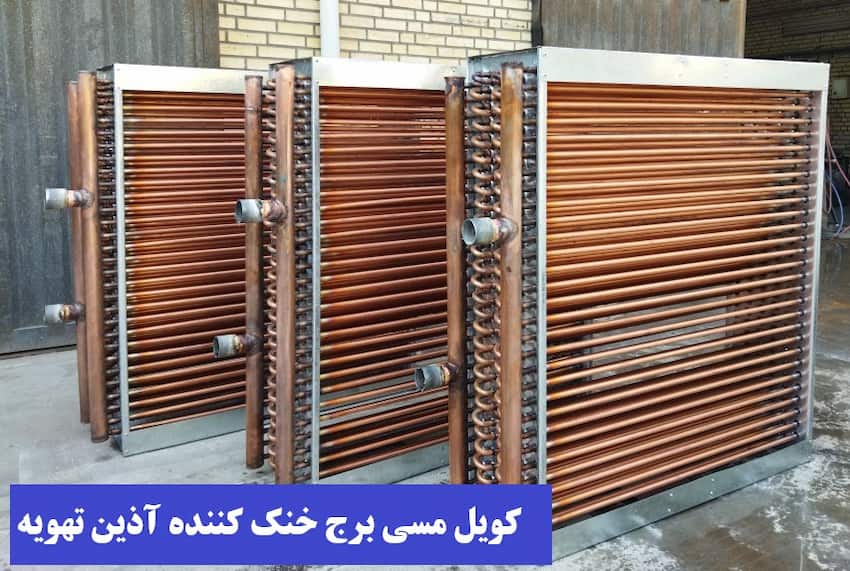

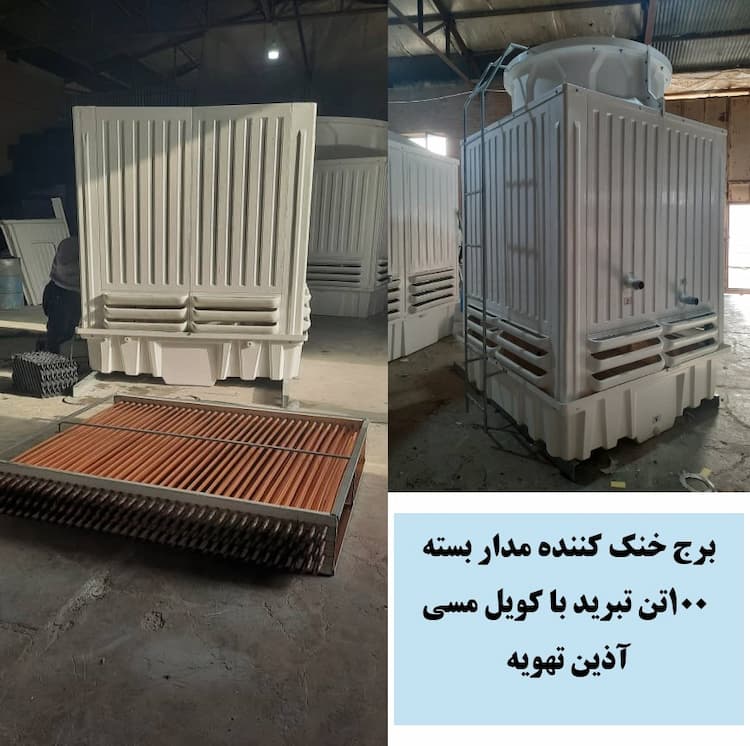

1-کویل‌های مسی دارای هدایت حرارتی و مقاومت در برابر خوردگی بالا هستند. مناسب برای کاربردهایی با سیالات تمیز و محیط‌هایی با خطر آلودگی کم می‌باشند. هزینه بالاتری نسبت به سایر مواد دارند.
2-کویل‌های فولادی ضد زنگ ss316 با مقاومت بالا در برابر خوردگی، بادوام و ماندگار بوده و با هدایت حرارتی متوسط مناسب محیط‌های خشن یا خورنده می‌باشند.
3-کویل‌های فولادی گالوانیزه با پوششِ روی برای بالا بردن مقاومت در برابر خوردگی، جایگزین مقرون به‌صرفه برای فولاد ضد زنگ هستند. نیاز به تعمیر و نگهداری در محیط‌های با رطوبت بالا یا مواد شیمیایی دارند.
4-کویل‌های کربن فولادی با پوشش محافظ، قوی و مقرون به‌صرفه هستند. نیاز به پوشش محافظ برای جلوگیری از خوردگی داشته و در محیط‌های کمتر خورنده استفاده می‌شوند.

• بر اساس پیکربندی:

1-کویل‌های سرپانتین دارای حلقه سیم‌پیچ فشرده بوده و برای سیستم‌های کوچکتر ایده‌آل است. جریان یکنواخت سیال و انتقال موثر حرارت را فراهم می‌کنند.
2-سیم‌پیچ‌های حلزونی، دارای طراحی مارپیچی جهت حداکثر کردن مساحت سطح برای تبادل حرارتی می‌باشند. معمولا در برج‌های خنک کننده با ظرفیت بالا استفاده می‌شود.
3-کویل‌های با سطوح موازی، برای سیستم‌هایی که به نرخ جریان سیال بالاتری نیاز دارند، بهینه شده‌اند.
4-سیم‌پیچ‌های متقاطع برای افزایش راندمان تبادل حرارتی و سیستم‌هایی که هوا عمود بر سیال داخل سیم‌پیچ جریان دارد، مناسب هستند.

• بر اساس ساخت و ساز:

1-کویل‌های لوله‌ای صاف دارای طراحی ساده، سهولت در تمیز کردن و نگهداری و مقاومت کمتر در برابر جریان سیال می‌باشند.
2-کویل‌های پره‌دار سطح انتقال حرارت به هوای اطراف را افزایش داده، مناسب برای برج‌های خنک کننده با عملکرد بالا می‌باشند.  کویل های فین دار نیاز به تمیزکاری بیشتر دارند و معمولا در کندانسورهای خشک هوا خنک استفاده می شوند.

قیمت برج‌های خنک کننده مدار بسته

قیمت برج خنک کننده مدار بسته تحت تاثیر عواملی مانند طراحی، مواد، ظرفیت و ویژگی‌های دیگر قرار دارد. با اطلاع از این عوامل می‌توانید آگاهانه برج خنک کننده با قیمت مناسب را خرید نمایید. برخی از عوامل تاثیرگذار در افزایش هزینه‌ها، عبارتند از:
• قیمت برج‌های خنک‌کننده با ظرفیت‌ بالاتر و مستحکم‌تر، بیشتر است.
• برج‌های خنک کننده مکش القایی، به دلیل عملکرد کارآمد و بی‌صداتر، هزینه اولیه بالاتری دارند.
• برج‌هایی که برای تحمل دبی بالا یا بارهای گرمای شدید طراحی شده‌اند، گران‌تر هستند.
• کویلنگ تاور با کویل‌های مسی به دلیل رسانایی حرارتی بالا و مقاومت در برابر خوردگی گران‌تر می‌باشند.
• روکش‌های پلاستیکی تقویت‌شده با فایبرگلاس یا فولاد ضد زنگ (FRP) بادوام‌تر هستند، اما هزینه بیشتری نسبت به فولاد گالوانیزه دارند.
• سیستم‌های دارای طرح‌های فشرده با ویژگی‌های بازده بالا به دلیل مهندسی پیشرفته می‌توانند گران‌تر باشند.
• شرایط بازار یعنی در دسترس بودن مواد خام، هزینه‌های نیروی کار و تقاضای بازار جهانی نیز بر قیمت‌ها تاثیر می‌گذارند.

• جنس پوشش برج خنک کننده مدار بسته: مواد بادوام و مقاوم در برابر خوردگی مانند فولاد ضد زنگ، فایبرگلاس یا فولاد پوشش داده‌شده انتخاب شود. همچنین مواد مقاوم در برابر اشعه ماوراءبنفش برای نصب در فضای باز انتخاب گردد.
• نگهداری و دسترسی آسان: طرح‌هایی با دسترسی به اجزای داخلی مانند فن‌ها، کویل‌ها و حوضچه‌ها برای تمیز کردن و نگهداری انتخاب شود. نازل‌های اسپری و سیستم‌های توزیع آب قابل بازرسی و تعویض باشند.
• سطح نویز: فن‌های کم صدا انتخاب گردد.
• سازگاری با محیط زیست: مقررات زیست محیطی محلی در مورد مصرف آب و تخلیه شیمیایی و دارا بودن گواهینامه‌های استاندارد مانند CTI رعایت شود.
• شرایط محیطی: طرحی مناسب برای آب و هوای محلی انتخاب گردد.
• هزینه: سرمایه اولیه با هزینه‌های عملیاتی، گارانتی‌ها و هزینه نگهداری متعادل شود.
• برند سازنده: سازنده معتبر با سابقه و قابل اعتماد و پشتیبانی مشتری انتخاب گردد.
• یکپارچه‌سازی سیستم: با سیستم‌های موجود مانند لوله کشی و پمپ‌ها سازگار باشند.

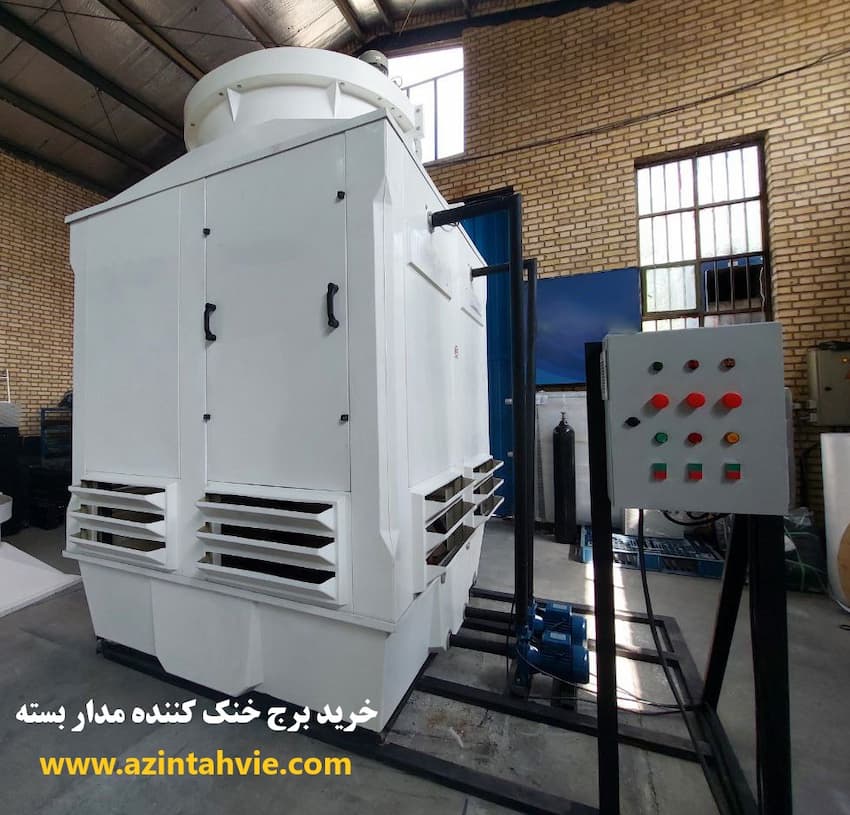

نکات مهم در زمان خرید برج خنک‌کننده مدار بسته

خرید برج خنک‌کننده مدار بسته، صرفاً انتخاب یک دستگاه خنک‌کننده ساده نیست؛ بلکه تصمیمی استراتژیک در راستای افزایش عمر تجهیزات و کاهش هزینه‌های عملیاتی می باشد. برای انتخاب صحیح و خرید هوشمندانه کولینگ تاور مدار بسته هیبریدی باید به موارد زیر توجه داشت:
۱. ظرفیت حرارتی و نوع فرآیند
نخست باید مشخص شود برج خنک کن برای چه نوع کاربردی مورد استفاده قرار می‌گیرد؛ مثلاً در صنایع فولاد نیاز به خنک‌کاری در دمای بالا و ظرفیت زیاد است، در حالی‌که در سیستم‌های تهویه مطبوع دقت کنترل دما اهمیت بیشتری دارد.
فرمول کلی انتقال حرارت (مفهومی):
[ Q = m \cdot c_p \cdot \Delta T ] که در آن Q ظرفیت حرارتی، mدبی جرمی سیال،   c_p ظرفیت گرمایی ویژه سیال و Delta T تغییرات دما است. تعیین دقیق این پارامترها برای انتخاب ظرفیت برج حیاتی است.
2. جنس بدنه و مقاومت در برابر خوردگی
مواد اولیه بدنه  کولینگ تاور ها (فایبرگلاس، استیل یا گالوانیزه) باید با اقلیم و ترکیب شیمیایی آب سازگار باشد. در مناطق با رطوبت بالا یا آب شور، انتخاب استیل ضدزنگ و FRPگزینه مطمئن‌تری است.
3. مصرف انرژی و بهره‌وری فن‌ها
فن‌های برج خنک‌کننده مدار بسته نقش حیاتی در گردش هوا دارند. مدل‌های مجهز به موتور با راندمان بالا و کنترل دور متغیر (VFD)، می‌توانند مصرف برق را تا ۲۰٪ کاهش دهند.
4. سهولت سرویس و نگهداری
طراحی بهینه و دسترسی آسان به اجزای داخلی کولینگ تاور مدار بسته، زمان توقف و هزینه نگهداری را حداقل می‌کند. پیشنهاد می‌شود از برندهایی استفاده کنید که خدمات پس از فروش منظم ارائه می‌دهند.
5. قیمت در برابر کیفیت
در خرید تجهیزات صنعتی و سیستم های تهویه مطبوع مانند برج خنک کننده، قیمت نباید تنها معیار تصمیم باشد. توجه به طول عمر و عملکرد پایدار دستگاه، سرمایه‌گذاری بلندمدت محسوب می‌شود.

________________________________________

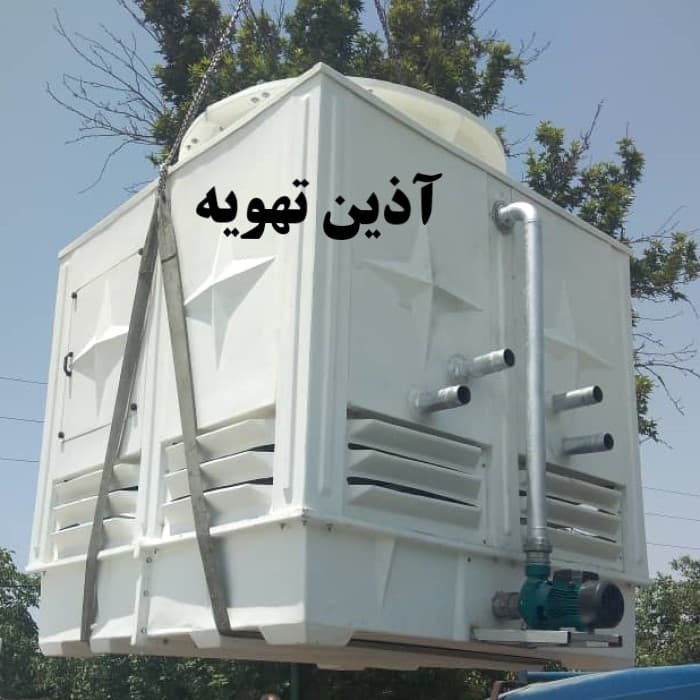

نحوه نصب و راه‌اندازی برج خنک‌کننده مدار بسته هیبریدی

نصب صحیح کولینگ تاور مدار بسته هیبریدی، کلید عملکرد بهینه آن است. در ادامه مراحل اصلی را مرور می‌کنیم:
آماده‌سازی محل نصب برج
محل نصب برج خنک کن باید دارای سطح صاف، دسترسی مناسب و تهویه طبیعی کافی باشد. فاصله برج از دیوار یا تجهیزات دیگر باید حداقل سه متر باشد تا جریان هوا مختل نشود. تراز بودن فونداسیون برای جلوگیری از ارتعاشات غیرعادی و آسیب به یاتاقان‌ها ضروری است.
اتصال لوله‌کشی و سیستم مدار بسته
لوله‌های ورودی و خروجی سیال باید عایق‌بندی مناسب داشته باشند تا انتقال حرارت مؤثر صورت گیرد. استفاده از اتصالات فلنجی با واشر مخصوص مانع از نشتی می‌شود. در سیستم های مدار بسته، کویل‌ها محل تبادل حرارت هستند و سیال فرآیند باید کاملاً ایزوله بماند.

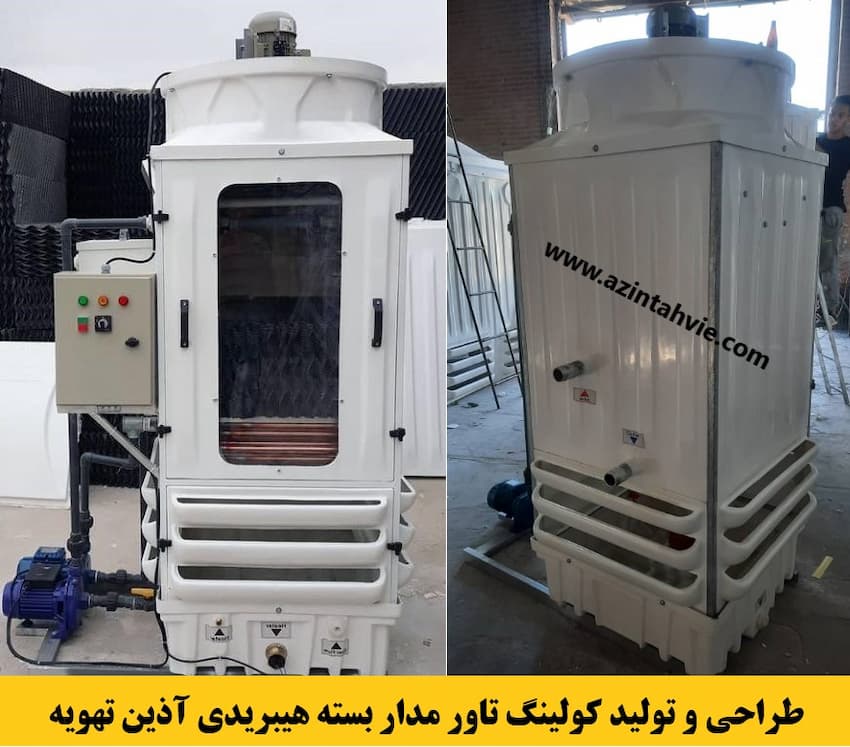

سیستم کنترلی و برق‌رسانی برج خنک کننده
تابلو برق کولینگ تاور باید با استانداردهای صنعتی مطابقت داشته باشد. نصب سنسورهای دمایی برای پایش لحظه‌ای عملکرد دستگاه و همچنین سیستم‌های حفاظتی (مانند محافظ‌های حرارتی موتورها) ضروری است. برای راندمان بهتر و کاهش مصرف برق استفاده از اینوتر برای کنترل دور فن پیشنهاد می شود.
راه‌اندازی و تست عملکرد
پس از نصب مکانیکی برج، سیستم باید به‌صورت مرحله‌ای تست شود. ابتدا پمپ‌های گردش سیال فعال می‌شوند، سپس فن‌ها با سرعت کم شروع به کار می‌کنند تا دما و فشار تثبیت شود. در حالت هیبریدی، باید نحوه فعال شدن پدهای تبخیری یا نازل های آب پاش(در صورت نیاز به خنک‌کاری بیشتر) نیز تست شود.
نکات ایمنی و نگهداری
قبل از راه‌اندازی کامل باید از سلامت سیستم حفاظتی اطمینان حاصل شود. همچنین سرویس دوره‌ای شامل شستشوی کویل‌ها (با مواد شیمیایی مناسب برای حذف رسوبات نرم)، بررسی سطح آب سیستم تبخیری کمکی و تست افت فشار توصیه می‌شود.

________________________________________

 کاربردهای برج خنک‌کننده مدار بسته هیبریدی

برج‌های مدار بسته هیبریدی ترکیبی از تکنولوژی تبخیری و خشک هستند و برای شرایطی طراحی شده‌اند که هم صرفه‌جویی در مصرف آب اهمیت دارد و هم کنترل دقیق دمای سیال حیاتی است.
1. صنایع سنگین و فولاد
در خطوط تولید فولاد و ذوب فلزات، دمای بالا و آلودگی محیطی زیاد است؛ سیستم کولینگ تاور مدار بسته از ورود گردوغبار به مدار سیال جلوگیری کرده و عمر تجهیزات را افزایش می‌دهد.
2. نیروگاه‌ها و پتروشیمی
در محیط‌هایی با حساسیت بالا نسبت به آلودگی آب، کولینگ تاور هیبریدی بهترین گزینه است چون فرآیند خنک‌سازی را بدون تداخل با سیالات خارجی انجام می‌دهد.
3. سرمایش ساختمان‌های بزرگ و مراکز داده
در سیستم‌های تهویه مطبوع و دیتاسنترها که پایداری حرارتی مهم است، برج‌های هیبریدی با کنترل دقیق دما و رطوبت، عملکردی پایدار ایجاد می‌کنند.
4. صنایع غذایی و دارویی
به‌دلیل نیاز به آب تمیز و محیط استریل، گردش سیال در مدار بسته باعث کاهش خطر آلودگی و حفظ استانداردهای بهداشتی می‌شود.
5. مناطق خشک یا کم‌آب
در مناطقی با کمبود آب، برج خنک کن هیبریدی با ترکیب دو روش تبخیری و خشک، مصرف آب را تا ۴۰٪ کاهش می‌دهد. این کاهش مصرف عمدتاً به دلیل استفاده از "حالت خشک" در هوای سرد یا رطوبت پایین است.

________________________________________

 چند سؤال متداول درباره برج خنک‌کننده مدار بسته هیبریدی

سؤال ۱: تفاوت برج مدار بسته با مدل مدار باز چیست؟
در برج خنک کن مدار باز، آب مستقیماً با هوا تماس دارد و ممکن است آلودگی محیطی را جذب کند، اما در مدار بسته، سیال درون لوله‌ها (کویل) گردش می‌کند و با هوا تماس مستقیم ندارد، بنابراین کیفیت آن حفظ می‌شود.
سؤال ۲: آیا برج هیبریدی نیاز به منبع آب مداوم دارد؟
خیر، در حالت خشک، برج صرفاً از بخش کویل و جریان هوا استفاده می‌کند و تنها در زمان بالا رفتن دما از نقطه تعیین شده، سیستم تبخیری (افزایش رطوبت و نازل های آب پاش) فعال می‌شود.
سؤال ۳: هزینه نگهداری برج هیبریدی نسبت به مدل سنتی چقدر است؟
هزینه نگهداری کمتر است زیرا آب کمتری مصرف می‌شود و رسوب‌گیری (سختی آب) روی سطوح اصلی خنک‌کننده به حداقل می‌رسد. همچنین عمر کویل‌ها و فن‌ها بیشتر خواهد بود.
سؤال ۴: آیا نصب برج خنک‌کننده هیبریدی نیاز به مهندس متخصص دارد؟
بله، راه‌اندازی آن باید توسط تیم فنی آشنا با طراحی مدار بسته انجام شود تا از پایداری عملکرد، تنظیم صحیح پرشر سوئیچ‌ها و ایمنی سیستم اطمینان حاصل گردد.
سؤال ۵: بهترین شرایط اقلیمی برای استفاده از برج هیبریدی چیست؟
در مناطقی با نوسان شدید دما و رطوبت بالا یا کمبود منابع آبی، این سیستم به دلیل انعطاف عملکردی (توانایی سوییچ بین حالت خشک و تبخیری)، بهترین نتیجه را ارائه می‌دهد.
________________________________________
جمع‌بندی
برج خنک‌کننده مدار بسته هیبریدی نماد تلفیق فناوری و بهره‌وری است. این سیستم‌ها نه تنها مصرف آب و انرژی را کاهش می‌دهند، بلکه دوام تجهیزات صنعتی را افزایش می‌بخشند. خرید و نصب هوشمندانه این برج‌ها، به‌ویژه با در نظر گرفتن ظرفیت حرارتی، جنس قطعات، طراحی مدار و شرایط اقلیمی، می‌تواند نقش مهمی در پایداری و رشد صنایع ایفا کند.
در آینده نزدیک، توسعه کولینگ تاورهای هیبریدی با هوش مصنوعی و سیستم‌های مانیتورینگ پیشرفته، راه را برای مدیریت هوشمند انرژی و آب هموار خواهد کرد.
