فن کویل

انواع فن کویل با توجه به متریال و محل نصب

فن کویل‌ها با توجه به جنس بدنه، نوع متریال کویل، و محل نصب به دسته‌های مختلفی تقسیم می‌شوند:

دسته بندی فن کوئل از نظر محل نصب

1-فن کویل سقفی توکار: این نوع درون سقف کاذب نصب می‌شود و تنها دریچه خروج هوا قابل مشاهده است. مناسب برای فضاهای مدرن با طراحی مینیمال.
2- فن کویل سقفی کاستی: این مدل از فن کویل ها در مرکز فضای سقف نصب می‌شود و دارای چند جهت خروج هواست ( کاستی دو طرفه و چهار طرفه)؛ بیشتر در دفاتر و هتل‌ها کاربرد دارد.
3- فن کویل زمینی: یکی از مدل های پرکاربرد است که بر روی زمین یا دیوار نزدیک کف قرار می‌گیرد؛ گزینه‌ای متناسب برای منازل و فضاهای کوچک و متوسط با ظرفیت 200تا 1000سی اف ا م طراحی و تولید می شود.
4-فن کویل دیواری: شبیه به اسپلیت‌های دیواری هستند ولی با آب کار می‌کند، ظاهر زیبا، عملکرد آرام، و نصب سریع از مزایای آن است.
5- فن کویل کانالی: معمولا در ظرفیت های با لاتر از 800سی اف ام از این مدل استفاده می شود.قدرت بالا و قابلیت اتصال به کانال‌های متعدد دارد؛ در پروژه‌های بزرگ و سالن‌های عمومی استفاده می‌شود.

دسته بندی فن کوئل از نظر متریال ساخت

1- کویل مسی با فین آلومینیومی: رایج‌ترین نوع، با انتقال حرارت عالی و مقاومت مناسب در برابر خوردگی.
2- کویل فولادی با پوشش ضدزنگ: این نوع فن کویل بیشتر در پروژه‌های صنعتی یا محیط‌های مرطوب مورد استفاده دارد.
3- بدنه فولادی یا گالوانیزه: برای دوام و مقاومت بالا در محیط‌های آسیب‌رسان.
4- دنه ABS یا پلاستیک مهندسی: سبک‌تر و ضدخوردگی، مناسب مدل‌های دیواری یا سقفی.

روش طراحی و ساخت فن کویل

طراحی فن کویل ترکیبی از مهندسی دقیق در حوزه انتقال حرارت، جریان هوا، و صدا است. مراحل ساخت یک فن کویل استاندارد شامل موارد ذیل می باشد:
1- طراحی مدار حرارتی: تعیین ظرفیت کویل، تعداد ردیف‌ها، و نوع فین برای عملکرد مطلوب.
2- انتخاب موتور فن: این قطعه باید قابلیت تنظیم دور و عملکرد بی‌صدا داشته باشد.
3- ساخت بدنه: با توجه به نوع و محل نصب، ازورق فولادی ضدزنگ، آلومینیوم و ABS استفاده می‌شود.
4- مونتاژ و تست نشتی: پس از جوش‌کاری و اتصال کویل، سیستم از نظر نشتی و فشار تست می‌شود.
5- کنترل کیفی نهایی: شامل تست صدا، دبی هوا، و توان سرمایش و گرمایش فن کویل است.
در مدل‌های جدید، طراحی به کمک نرم‌افزارهای CAD و CFD انجام می‌شود تا جریان هوا، توزیع دما و بهره‌وری انرژی بهینه شوند.

مزایا و معایب استفاده از فن کویل برای گرمایش و سرمایش محیط

مزایا

• کنترل مستقل دما در هر فضا
• نصب سریع و هزینه پایین در مقایسه با سیستم‌های مرکزی کامل
• مصرف برق کم به دلیل حذف کمپرسور مستقل
• عملکرد بی‌صدا و ظاهر زیبا
• قابلیت کارکرد همزمان در حالت گرمایش و سرمایش
• تنوع در ابعاد و مدل های تولیدی فن کویل

معایب

• نیاز به نگهداری منظم فیلتر و کویل‌ها
• عدم تامین هوای تازه در بیشتر مدل‌ها (باید سیستم تهویه جداگانه نصب شود)
• در فضاهای بسیار بزرگ، تعداد زیاد دستگاه ممکن است هزینه نگهداری را افزایش دهد
•  اشتغال فضا در نموه های روکار مانند زمینی و دیواری

نکات مهم در زمان انتخاب فن کویل

برای انتخاب فن کویل مناسب باید چند مورد کلیدی را در نظر گرفت:
1)   ظرفیت گرمایش و سرمایش: توان فن کویل بر اساس بار حرارتی فضا BTU یا kcal/hr
2)   سطح صدا: اهمیت ویژه در اتاق‌های خواب یا دفاتر اداری دارد.
3)   مصرف انرژی: موتورهای دور متغییر با کلاس A توصیه می‌شوند.
4)   محیط نصب: با توجه به سیستم لوله کشی و جانمایی توکار یا روکار، فضای مرطوب یا خشک.
5)   امکانات کنترلی: چک کردن نوع ترموستات لمسی یا آنالوگ، کنترل از راه دور یا سیستم هوشمند.
6)   برند و خدمات پس از فروش: باید کیفیت موتور و قطعات و ضمانت قطعات را بررسی نمایید

راهنمای جامع خرید فن کویل

هنگام خرید فن‌کویل باید علاوه بر قیمت، به تطابق آن با نیاز واقعی ساختمان توجه کرد. هم از لحاظ ظرفیت فن کوئل وهم نوع زمینی یا سقفی بودن دستگاه مشخص شود
در قدم اول، ابعاد فضا و نوع چیدمان داخلی را مشخص کنید. سپس ظرفیت مناسب بر حسب متراژ محاسبه شود؛ به‌طور معمول برای هر متر مربع حدود ۴۰۰–۶۰۰ BTU نیاز است.
در مرحله بعد، برندها را بر اساس کیفیت کویل، صدای عملکرد، و دسترسی قطعات یدکی بررسی کنید.
از برندهای معتبر موجود در ایران می‌توان به:
- گری (Gree)
- ال‌جی (LG)
- مدیا (Midea)
- دماپویا، آذین تهویه، دماتجهیز، کارا تهوی
اشاره کرد که در کلاس‌های مختلف خانگی و صنعتی فعالیت می‌کنند.
همچنین توجه کنید که ترموستات دیجیتال، فیلتر قابل شست‌وشو، و امکان اتصال به هوشمندسازی ساختمان (BMS) از ویژگی‌های مدرن و آینده‌نگر هستند.

کاربرد انواع فن کویل صنعتی

در صنایع مختلف، فن کویل‌ها به شکل خاصی طراحی می‌شوند تا توانایی مقاومت در برابر شرایط سخت را داشته باشند. کاربردهای صنعتی شامل:
- کارخانجات داروسازی و غذایی: برای کنترل دقیق دما و جلوگیری از رشد باکتری‌ها.
- سالن‌های تولید الکترونیک: برای تثبیت دمای محوطه جهت حفظ کیفیت قطعات.
- مراکز داده (Data Centers): فن کویل‌های اختصاصی با دقت بالا در خنک‌سازی رک‌ها.
- کارگاه‌های نساجی و چاپخانه‌ها: جهت کنترل رطوبت و جلوگیری از تغییر پارامتر مواد چاپی.
در این حوزه معمولاً از فن کویل‌های کانالی با ظرفیت بالا و فیلترهای ویژه صنعتی استفاده می‌شود.

اهمیت نگهداری و سرویس فن کویل

نگهداری فن کویل نقش حیاتی در طول عمر و کارایی آن دارد. موارد ضروری شامل:
- تمیز کردن فیلتر هوا: هر ۱ تا ۲ ماه یک‌بار
- شست‌وشوی کویل‌ها: حداقل سالی یک بار برای جلوگیری از افت راندمان
- بازرسی موتور و بلبرینگ‌ها: صدای غیرعادی نشانه خرابی قریب‌الوقوع است.
- کنترل شیر برقی و عملکرد ترموستات: دقت در عملکرد دقیق تنظیمات دما.
سرویس دوره‌ای علاوه بر کاهش مصرف انرژی، باعث افزایش عمر دستگاه تا بیش از ۱۰ سال می‌شود.

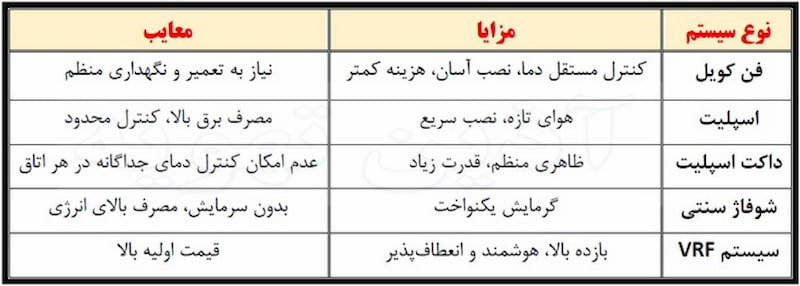

 مقایسه فن کویل با دیگر تجهیزات گرمایشی و سرمایشی

در یک مقایسه کلی، فن کویل‌های زمینی دکراتیو و سقفی توکار برای پروژه‌هایی که نیاز به کنترل منطقه‌ای دما دارند بهترین گزینه محسوب می‌شوند. در عین حال شما می توانید از تجهیزات دیگر مانند داکت اسپلیت و یونیت هیتر برای پروژهای مختلف استفاده کنید.

قیمت فن کویل و عوامل مؤثر در قیمت‌گذاری

قیمت فن کویل‌ها بسته به ظرفیت، برند، نوع نصب و کیفیت ساخت متفاوت است. مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
•    ظرفیت سرمایش/گرمایش CFM یا BTU
•    جنس بدنه و متریال کویل و تراکم فین
•    تعداد فن و سرعت‌های قابل تنظیم
•    فناوری کنترل (دیجیتال یا ساده)
•    برند و کشور سازنده
•    خدمات پس از فروش و گارانتی واقعی

 پنج سؤال و جواب متداول در مورد فن کویل

۱. آیا فن کویل هوای تازه وارد محیط می‌کند؟

خیر، فن کویل تنها هوا را بازچرخانی می‌کند. برای تامین هوای تازه باید سیستم هواساز یا تهویه مطبوع مستقل نصب شود. البته در مدل های کانالی امکان تامین هوای تازه وجود دارد.

۲. تفاوت فن کویل دو لوله و چهار لوله چیست؟

فن کویل دو لوله فقط آب سرد یا گرم را در یک لحظه عبور می‌دهد، در حالی که چهار لوله امکان سرمایش و گرمایش همزمان در بخش‌های مختلف ساختمان را دارد.

۳. بهترین برند فن کویل در بازار ایران کدام است؟

 برندهای گری، مدیا و آذین تهویه از نظر عملکرد، دوام و سرویس پشتیبانی گزینه‌های معتبر محسوب می‌شوند.

۴. آیا فن کویل مصرف برق زیادی دارد؟

خیر، مصرف برق آن محدود به فن است و نسبت به اسپلیت حدود ۶۰٪ کمتر انرژی مصرف می‌کند.

۵. طول عمر فن کویل چقدر است؟

در صورت نگهداری منظم، بین ۱۰ تا ۱۵ سال به راحتی دوام می‌آورد.

جمع‌بندی نهایی
فن کویل بدون تردید یکی از هوشمندانه‌ترین سیستم‌های سرمایشی و گرمایشی در امر تهویه مطبوع است که بین کارایی، صرفه‌جویی انرژی و زیبایی ظاهری تعادل برقرار می‌کند. با انتخاب درست مدل، ظرفیت و برند مناسب، می‌توان محیطی با آسایش حرارتی بالا و هزینه نگهداری پایین پدید آورد.
